常见无锡镜面辊验收合格标准要求参考大全

时间: 2018-01-11 16:30:03来源: 无锡市诸事达机械厂

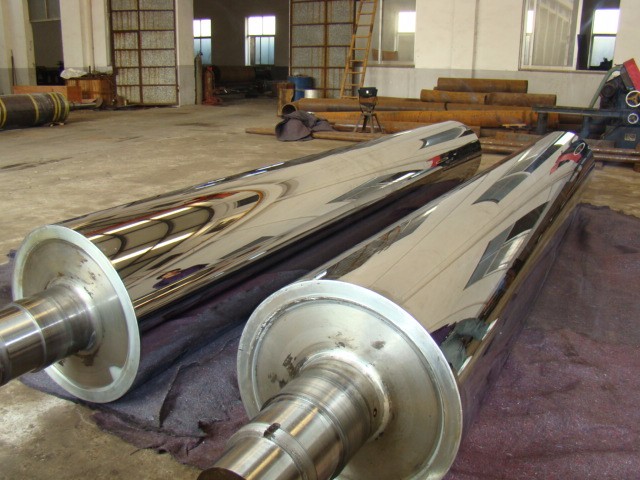

无锡镜面辊

1、附件及检验报告齐全,书写准确规范辊体要求随附附件:辊筒检测报告,辊体耐压检测报告,辊体机械加工检验报告,热处理证明,送货单
2、外观要求
1) 包装  包装整洁、完整, 用珍珠棉、汽泡膜及其他包装材料,包装厚度不得小于15mm, 并有防护处理 。
2)电镀液 辊体及端盖内腔无严重电镀液残留,电镀液
3)端盖
1、表面清洁干净,无锈迹、油污;
2、表面平整,无凹陷、凸起等缺陷;
3、端盖外圆面、倒角处、过渡圆角处必须修除毛刺,以不刮手为限;
4、端盖表面、倒角处、过渡圆角处无残留铬层。
4)辊面   无锡镜面辊
1、辊面不允许严重电镀液损伤情况;
2、表面无砂眼、气孔、碰伤、毛刺等缺陷,工作区长度范围内(图7)不允许有以上任何缺陷,非工作区Ø0.5MM以下砂眼、气泡等不超过3个,Ø0.5- Ø 1MM不超过1个为合格,超出规定则为不合格;
3、表面无振纹、龟裂等不良情况;
4、表面无污渍、锈迹、腐蚀等情况。
5)其它配件 表面无重大撞伤、无变形、手感顺滑、各棱边倒钝、无生锈、图纸标注区达到要求 为合格,否则判定为不合格。  3、 关键检验点要求
1)外径符合图纸尺寸及公差要求
2)跳动符合图纸要求
3)辊面粗糙度符合图纸要求
4)表面硬度符合图纸要求
5)表面镀层厚度  符合图纸公差要求;验收合格标准:0.05~0.15 mm,镀层厚度均匀,镀层最厚处绝对不能超过0.15mm,

 6)轴承位、传动位尺寸符合图纸要求

7)热电阻孔深度 符合图纸公差要求  其他尺寸及要求以图纸设计为准 ,严格按照图纸加工


关键词: 无锡镜面辊
